RADEON RX VEGA 56 ジャンク修理~完全版~


前回ファンの取り付け位置をずらしたら異音がなくなったと書きましたが、全開運転時に嫌な音がしたのでバラバラにしていきます。
分解に使うものは精密+ドライバー、ラジオペンチ、熱伝導グリス。はたしてどうなってしまうのか!?


前回同様バックパネルを外していきます。ネジ6本。X状の部品はヒートシンクの保持金具なので後で外します。
バックパネルと基板の間に熱伝導シートが入っているので交換しない場合はなくさないように。



ファン側の化粧箱は側面からネジ6本。
化粧箱側面msiロゴのLEDの配線があるので箱を外す際に配線を引っ張ってちぎったりしないように。
2ピンのコネクタをラジオペンチなどで引き抜いておく。これも力を入れすぎて壊さないように。


ここまで分解したらヒートシンクの保持金具を外してヒートシンクも外す。
ファンコネクタを抜いて、基板を取り付けているネジ6本と出力端子側にあるネジ2本を抜けば分解完了。


基板、骨、化粧箱、バックパネル、ファン、ヒートシンク、保持金具、雑だがこんなもん。
ちなみにコネクタは2ピン4ピンともにJSTの2.5mmピッチ、ファンの型番はDELTA社のBFB1012SHA01になる。
壊した人はどこかで注文するといいだろう。ただファンに関しては国内での取り扱いがないかもしれない。
アマゾンは欠品中でマルツに問い合わせたら取り扱いしていないとの返答があった。

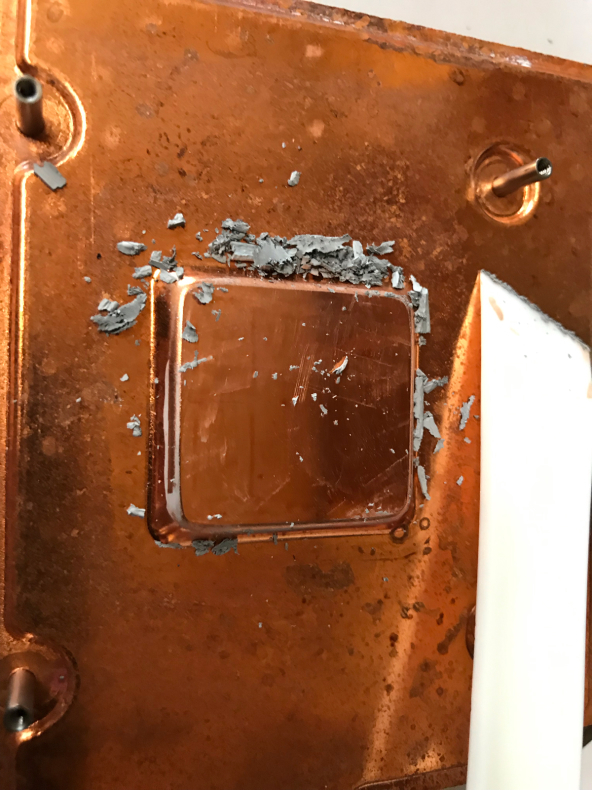

GPUの熱伝導グリスも交換するのでプラのへらで削ってみる。
このとおりガビガビに乾燥していてやばい。


古いグリスはしっかり除去、きれいになった。このあとグリスを塗布してヒートシンクを再設置。
このへんの詳細なやり方は写真撮り忘れたので省く。分からない人、知りたい人は「PC グリス交換」とでも検索してください。
ヒートシンクの掃除も前回やったのでパス。


肝心なファンの調整。

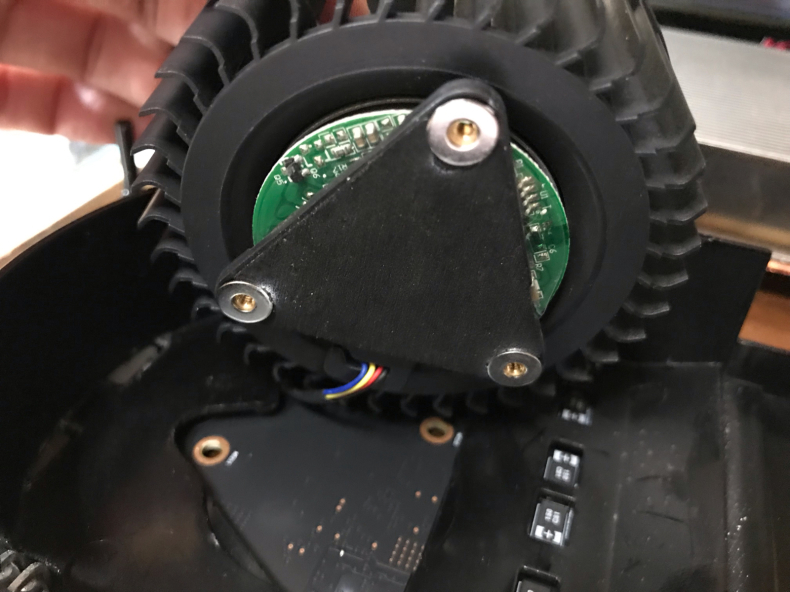

ファンを外した状態で目視確認したところファン自体に異常は見受けられない。というわけでファンの嵩上げを行う。

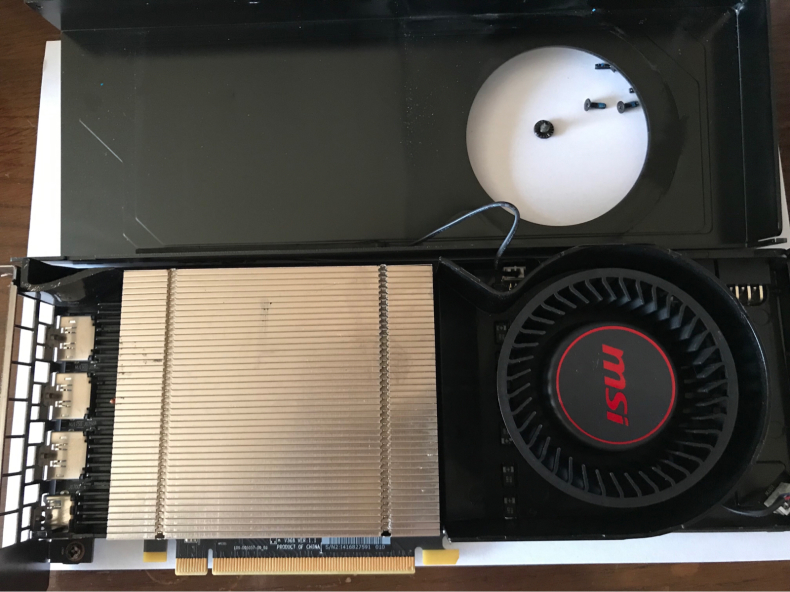

写真は骨に基板を戻した状態だが位置調整だけでは「ファンの下部(羽)が骨と干渉してうるさい」ので0.5㎜のワッシャーでファンの高さを調整。
最初は1.5㎜ほどのゴムパッキンを使ったがパッキンが厚すぎてファン上部が化粧箱に干渉してしまった。おそらく間をとって0.75㎜くらいが良さそうだがそんなパッキンは持っていないので手で0.5㎜でいくことにした。
まぁファンを回したところどこにも干渉している様子がないので仮復旧。はたして・・・


余談ではあるが実はLEDとファンのコネクタを引き抜く際に配線を傷つけて断線させてしまった。
JSTのコネクタは時々凄く固いやつがあるので注意だ。今回のは本当に固くて手ではびくともしない感じだった。
ちなみにモレックス社のコネクタはどちらかといえば緩め、日本圧着端子の製品は中間くらいで抜き差ししやすいと感じることが多い。
配線を半田付けで延長してコンタクトを圧着したり余計な手間がかかってしまった。
JSTと日圧のコンタクトとかはパチスロ工作でもよく使うので在庫があって助かった。

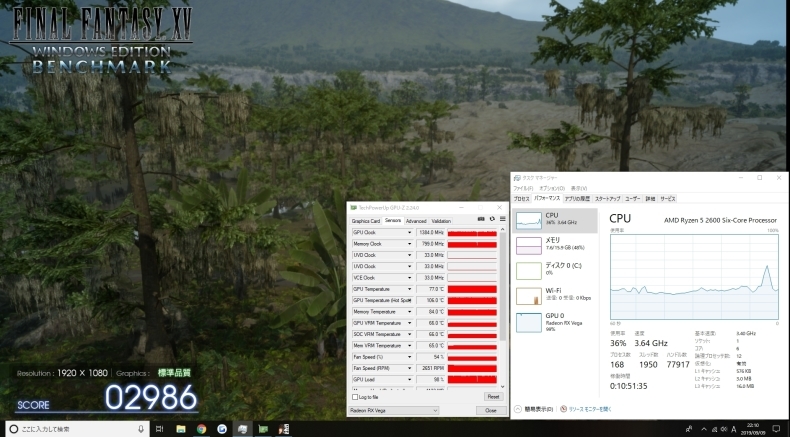

仮復旧後即座にFF15ベンチマークを回して全開運転。
うん、異常なし!
ついでにグリス交換やらのメンテナンス効果を確かめてみた。


メンテナンス前

メンテナンス後



劇的改善とはならないものの、各種GPU温度の数値は明らかに改善されている。
あの通りグリスがガビガビじゃ温度も下がらなくなるよな。ていうかメンテ前の100℃越えってなんだよwww
FF15ベンチ、フルHD高品質のスコアも以前より250pほど上がって、普通判定からやや快適判定へ。
うん、やってよかった解体整備!


というわけでRADEON RX VEGA 56 ジャンク修理~完全版~これにて終了になります。


最後に少しだけお金の話。
この爆熱ヒーター君だが現在2019/9/11現在で新品最安値がドスパラで¥39800-となっている。私はヤフオクにて¥17000-送料込で買った。ジャンクだがな。
大体の目安だがGTX1070Tiと同等の性能らしいがゲームだとやはりGeForceのほうが強いのかな。とはいえ修理可能なことが前提だが17kでこの性能なら激安ではないかと思う。GeForceはとてもじゃないけどこんな値段では買えない。
即決価格は日に日に上がっているがまだ在庫があるらしく1日1~2個継続して出品がある。興味がある方はヤフオクをのぞいてみるといいだろう。


今となっては買ってよかったと心底思える優良商品だが最初はかなり不安だった。
ヤマトが運んできて送り状の名前を見てさらに不安になった。
依頼主 氏名「シエロ」
江口さんだったら申し訳ない。本当にごめんなさい。
